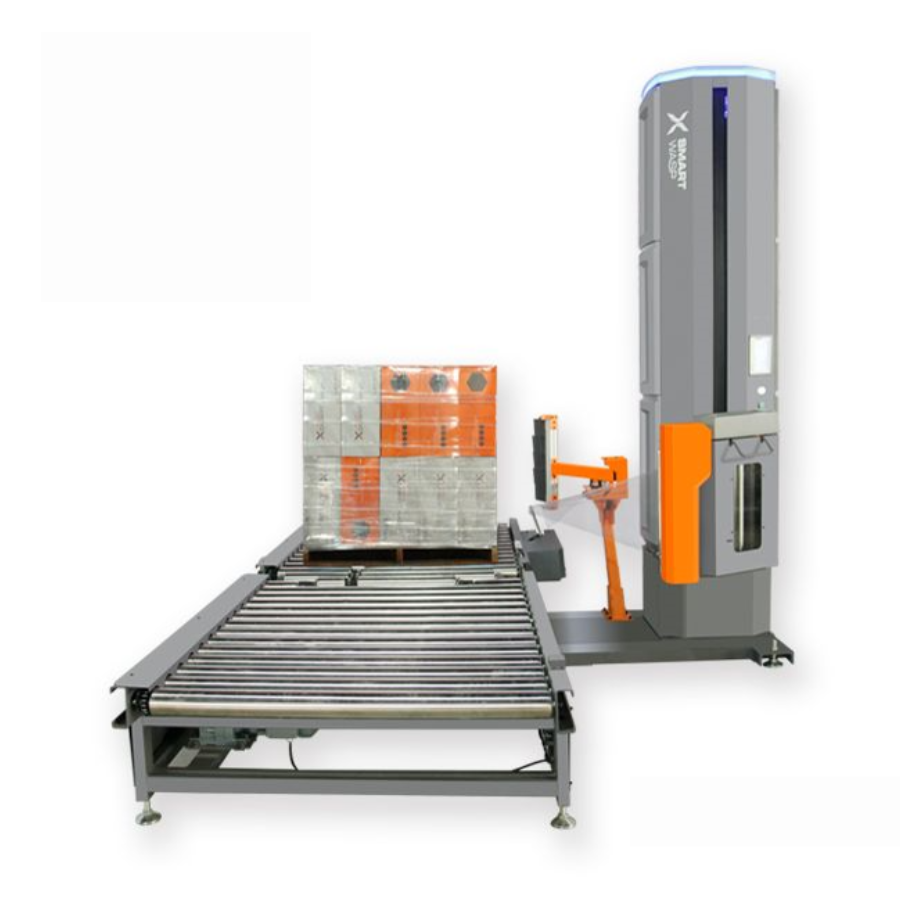

Máquina automática para envolvimento de paletes Technoplat 3000
Máquina automática envolvedora de paletes Technoplat 3000 com plataforma giratória de roletes galvanizados motorizados para embalagem de produtos com filme estirável de desbobinamento vertical.
Indicação
Ambientes industriais, ao final de uma linha de paletização automática em que a capacidade produtiva seja de até 30 paletes/hora.
Características
- Diâmetro da mesa: 2130 mm (Lr=1100), 2200 mm (Lr=1300)
- Capacidade máxima de carga: 1500 kg
- Velocidade de rotação da mesa: 5-15 rpm
- Elevação do garfo: lateral
Componentes
Base
Base que sustenta a mesa giratória em perfis comerciais “UPN 160” em chapa de aço, construída com partes que fornecem a rigidez necessária para suportar as forças geradas pela rotação da mesa. A plataforma giratória é formada pelos rolamentos de articulação no interior da roda dentada e completado pelos roletes motorizados galvanizados. O posicionamento do dentado interno permite um maior apoio para a plataforma. O mancal de articulação é feito de aço e tem rolamentos de alta resistência.
Plataforma Giratória
Plataforma giratória com roletes de alta resistência, em aço galvanizado e motorizados com velocidade máxima de 15 m/min e capacidade produtiva do ciclo de envolvimento com 5 voltas na base e 5 voltas no topo a 30 paletes por hora. Roletes com diâmetro de 76 mm, 1.100 mm de comprimento e uma distância entre os eixos de 120 mm. Anel de transmissão assegurado por 10 anos.
Carro porta bobinas P.V.S.
Carro de pré-estiramento do filme com dupla motorização independentes sobre os roletes com controle da relação de pré-estiragem variável de 0% a 400%. Força de tensionamento do filme sobre a carga regulável pelo dispositivo eletrônico. Sistema “QLS”(Sistema de Carga Rápida) para carregar rapidamente o filme.
Sistema de solda do filme por placas aquecidas
O grupo de corte e solda é formado por uma estrutura tubular ajustável nas direções horizontal e vertical. Corte efetuado por um fio de aço, que aquecido por uma resistência, corta o filme, e o soldador é composto por duas resistências, vertical e horizontal.
Controles
Quadro elétrico com tela sensível ao toque monocromática ESA. O quadro elétrico pode controlar até quatro transportadores de roletes, 2 deles com velocidade fixa (com RCS) e 2 com velocidade variável (com inversores). Sete multiprogramas incluídos.
Painel de controle com tela sensível ao toque
Painel de controle de tela tátil monocromático ESA.
Carro PVS
Carro de pré-estiramento do filme com dupla motorização independente sobre os roletes com controle da relação de pré-estiragem variável de 0% a 400%. Força de tensionamento do filme sobre a carga regulável pelo dispositivo eletrônico.
Sistema “QLS”(Sistema de Carga Rápida)
para carregar rapidamente o filme.
Grupo pinça e corte com soldador
Soldador com duas resistências verticais e duas horizontais que permite uma aderência perfeita do filme ao produto no fim do processo de envolvimento, obtendo uma aderência ideal ao palete. Dispositivo de pinça basculante que garante a correta emissão do filme.
